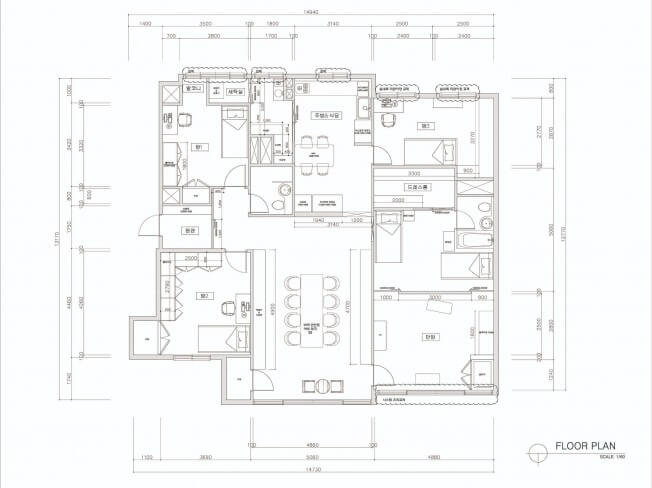

40평대 아파트 인테리어 설계도면, 어떻게 봐야 할까? 실사용자 관점에서 꼭 알아야 할 해석법과 실수 방지 팁

인테리어 설계도면은 전문가만 보는 도면이라고 생각하기 쉽지만, 실제로는 입주자 본인이 해석할 수 있어야 공사 중 문제가 생기지 않습니다.
저는 인테리어 업체 4곳과 미팅을 하고, 실측을 5번이나 진행했지만 결국 기존에 사용하던 가구가 도면대로 들어가지 않아 버려야 했습니다.
도면상 숫자는 분명히 맞았지만, 철거 후 실제 구조와 달라지는 경우가 있었고, 내력벽인지 아닌지의 판별도 업체마다 의견이 엇갈렸어요.
결국엔 아파트 구조를 잘 아는 시공사가 진행하면서 큰 문제 없이 넘겼지만, 그 과정에서 얻은 교훈은 단 하나였어요.



“도면은 보는 것이 아니라, 읽고 의심하는 것이다.”



이 글에서는 실제 공사를 진행하며 겪은 도면 해석의 함정과 실수 방지 팁을 공유합니다.







1. 설계도면, 왜 사용자도 읽을 수 있어야 할까?

설계도면은 디자이너와 시공팀이 공사 기준으로 삼는 ‘언어’입니다.
하지만 이 도면을 입주자도 읽을 줄 알아야,

• 가구가 들어갈 공간이 확보됐는지
• 배선과 콘센트 위치가 적절한지
• 철거해도 되는 벽인지 아닌지
  를 사전에 파악할 수 있습니다.

저처럼 가구가 안 들어가서 큰 책장을 버리는 상황을 막고 싶다면, 디자이너가 설명해주는 도면을 수동적으로 듣기만 하지 말고 직접 질문할 수 있는 수준의 이해가 필요합니다.



2. 우리집은 왜 도면 숫자가 업체마다 달랐을까?

저는 4개의 인테리어 업체와 미팅을 했고, 그 중 한 곳은 두 차례 실측을 진행했어요.
놀라운 건, 4곳의 실측 도면 숫자가 전부 미세하게 달랐다는 것입니다.
정확한 이유는 다음과 같아요:

• 줄자 vs 레이저 측정기 사용 방식 차이
• 측정 기준 위치가 업체마다 달랐음 (몰딩 기준 / 벽면 기준 등)
• 철거 전 구조물의 두께까지 고려 여부의 차이
• 내력벽 등 변경 불가능한 구조 요소를 포함한 경우와 아닌 경우

이런 상황에서는 어떤 도면을 기준으로 가구를 맞춰야 할까요?
정답은 “최대치보다 여유를 두고 설계하는 것”입니다.



3. 철거 전 도면과 철거 후 도면은 왜 다를까?

처음에는 도면이 정확한 줄만 알았어요.
하지만 철거 후 벽체 마감이 달라지고, 몰딩과 걸레받이를 제거하면서 실제 내부 벽 사이 공간이 1~2cm씩 차이가 발생했습니다.
예를 들어:

• 벽지 마감 기준 3000mm → 철거 후 실제는 2992mm
• 내력벽인 줄 알았는데, 알고 보니 철거 가능한 비내력 가벽이었음

그래서 도면상 크기만 보고 가구를 제작하거나 기존 가구를 그대로 배치하면 낭패를 볼 수 있어요.



4. 내력벽과 비내력벽, 혼동하면 큰일 납니다

가장 헷갈렸던 부분 중 하나는 철거 가능 여부였습니다.
도면상에선 A 벽은 내력벽, B는 가벽이라고 표기됐지만,
관리사무소에 확인해보니 반대인 경우도 있었고,
시공 중 철거하니 구조보강이 필요하다는 말을 들은 적도 있었어요.



💡 TIP:

• 도면만 믿지 말고 관리사무소 + 시공사에 ‘구조도면’ 직접 요청
• 철거 시작 전, 현장 확인 후 최종 판단해야 합니다

5. 도면을 읽을 때 꼭 확인해야 할 5가지 포인트

① 가구 사이즈와 벽 간 거리

설계상 남는 공간 10cm는 결코 여유공간이 아닙니다.

도어 열림 반경, 손잡이 간섭, 콘센트 위치까지 모두 고려해야 진짜 ‘맞는 공간’이에요.

② 전기 콘센트, 스위치, TV 단자 위치

벽 중심선이 아니라 실제 벽 모서리 기준으로 거리 확인해야 합니다.



③ 창문 & 커튼 박스 위치

가구 배치와 겹치는지 확인 필요. 특히 책장이나 붙박이장 근처는 중요합니다.



④ 욕실/주방 배관 위치

도면상에는 ‘센터’로 보이지만, 실제 바닥 배관은 오프셋(치우침) 되어 있는 경우 많습니다.



⑤ 천장 구조 (빔 위치, 매입등 설치 가능 여부)

조명 도면에서 라인등, 매입등 계획이 가능하지 않을 수도 있습니다.

전선, 빔, 단열재 때문에 공사 중 바뀌는 경우도 생깁니다.



6. 업체 경험도 정말 중요했다

도면상 헷갈리는 부분이 생겼을 때,
저희 인테리어 업체는 해당 아파트 시공 경험이 많아서 큰 혼란 없이 해결할 수 있었어요.
심지어 철거 후 실측이 달라졌을 때도, 빠르게 가구 배치도와 공정 일정을 조정해줘서 일정 지연 없이 마무리할 수 있었습니다.





설계도면은 ‘설계자만 보는 문서’가 아닙니다.
입주자 본인이 중심이 되어 해석하고 질문하고, 필요하면 의심까지 해야 하는 정보의 출발점이에요.
도면에 나와 있는 수치 하나가 생활의 편의성과 만족도를 좌우할 수 있습니다.

앞으로 인테리어를 계획 중이라면,
디자인보다 먼저 도면을 읽는 힘을 먼저 키워보세요.
그 힘이 공사 후의 후회를 막아줍니다.
